【施工事例】京都市のテナントでビル用マルチエアコンの電装系オーバーホール｜基板不良による停止をきっかけに予防保全も実施🔧
こんにちは、蒼葉空調設備🌿です。
今回は京都市のテナントにて、ビル用マルチエアコンの電装系オーバーホールを行いました。
ご依頼のきっかけは、基板不良に関するエラーが発生し、エアコンが停止したことでした。
今回のエアコンは、1日の運転時間が長い設備です。
通常であれば、故障した部品を交換して修理するという方法もありますが、今回は今後の安定稼働も考慮し、故障箇所の修理に加えて、予防保全を目的とした電装系部品の一新を行うことになりました。
エアコンの修理では、故障した部分だけを直す方法と、将来的な不具合も考慮して関連部品をまとめて交換する方法があります。
今回は、長時間運転するビル用マルチエアコンの電装系オーバーホールについてご紹介します。
📍ご依頼内容
- 地域：京都市
- お客様：テナント
- 対象設備：ビル用マルチエアコン
- 施工内容：電装系オーバーホール
- 価格：400,000円
- 症状：基板不良に関するエラーが発生し、エアコンが停止
- 使用状況：1日の運転時間が長い設備
- ご依頼のきっかけ：基板不良による運転停止を機に、修理だけでなく今後の保全も考慮して電装系部品を一新
🔍 基板不良のエラーによりエアコンが停止
今回のご依頼は、ビル用マルチエアコンに基板不良に関するエラーが発生し、運転が停止したことがきっかけでした。
エアコンには、圧縮機やファンモーター、電子膨張弁、各種センサーなど、さまざまな部品が使用されています。
これらの部品を制御するために使用されているのが、電子基板などの電装部品です。
電子基板は、各部から送られてくる信号をもとに、エアコンの運転を制御しています。
そのため、基板に不具合が発生すると、機種や故障内容によっては、エアコンが正常に運転できなくなる場合があります。
ただし、基板に関するエラーが表示されたからといって、必ず基板本体だけが原因とは限りません。
配線や接続部分、関連する電装部品などの異常が関係している場合もあります。
故障診断では、エラー内容だけでなく、実際の機器の状態を確認することが大切です。
💡 ビル用マルチエアコンとは？
ビル用マルチエアコンとは、1台または複数台の室外機に、複数の室内機を接続して使用する空調システムです。
主にオフィスビルやテナント、商業施設などで使用されています。
一般的なルームエアコンでは、室内機と室外機を1対1で接続する構成が多く見られます。
一方、ビル用マルチエアコンでは、複数の室内機を組み合わせることで、建物内のさまざまな空間を空調できます。
機種やシステム構成によっては、各室内機で個別に運転操作を行うことも可能です。
ただし、複数の室内機が共通の室外機や冷媒回路に接続されているため、室外機側の主要部品に異常が発生すると、複数の室内機に影響する場合があります。
そのため、ビル用マルチエアコンでは、故障時の修理だけでなく、設備全体の状態を把握しておくことも重要です。
🔧 今回の施工内容｜電装系オーバーホール
今回は、基板不良による運転停止をきっかけに、電装系部品を一新するオーバーホールを実施しました。
オーバーホールとは、設備の状態を確認し、必要な部品の交換や整備をまとめて行うことです。
今回の施工では、故障箇所の修理だけでなく、今後の安定稼働を考えた予防保全も目的としています。
電装系オーバーホールの作業内容は、メーカーや機種、交換対象となる部品によって異なりますが、一般的には次のような流れで進めます。
- エラー内容・機器の状態確認
発生しているエラーや運転状況を確認し、電装系の状態を調べます。 - 交換対象部品の確認
故障箇所に加え、機器の使用状況や今後の保全を考慮して、交換する部品を検討します。 - 電源遮断・安全確認
作業前に電源を遮断し、機器の仕様に応じて残留電圧などの安全確認を行います。 - 既設電装部品の取り外し
必要な配線やコネクタの接続状態を確認しながら、交換対象の部品を取り外します。 - 新しい電装部品の取付
機器に適合する交換部品を取り付け、必要な配線やコネクタを接続します。 - 各部の接続・設定確認
配線の接続状態や、機種に応じて必要な設定などを確認します。 - 試運転・動作確認
作業後に試運転を行い、エラーの有無や運転状態などを確認します。
※実際の交換部品や作業範囲は、機器の仕様および施工内容によって異なります。
✨ 故障修理だけでなく、予防保全も考慮した設備整備
今回の施工で重要なポイントは、故障した部品だけを交換するのではなく、今後の設備運用も考慮して電装系を一新したことです。
エアコンは、故障した部品を交換することで修理できる場合があります。
しかし、長時間運転する設備では、故障していない他の部品についても、これまでの使用による経年変化が進んでいる可能性があります。
例えば、今回故障した基板を交換して運転できる状態になったとしても、別の電装部品が将来的に故障する可能性までなくなるわけではありません。
そこで今回は、1日の運転時間が長いという使用状況を踏まえ、予防保全も含めた電装系オーバーホールを行いました。
もちろん、すべてのエアコンで電装系をまとめて交換する必要があるわけではありません。
機器の使用年数や運転時間、故障履歴、部品供給状況などによって、適切な修理方法は異なります。
🔍 電装系のオーバーホールとはどんな整備？
業務用エアコンには、さまざまな電装部品が使用されています。
代表的なものとして、以下のような部品があります。

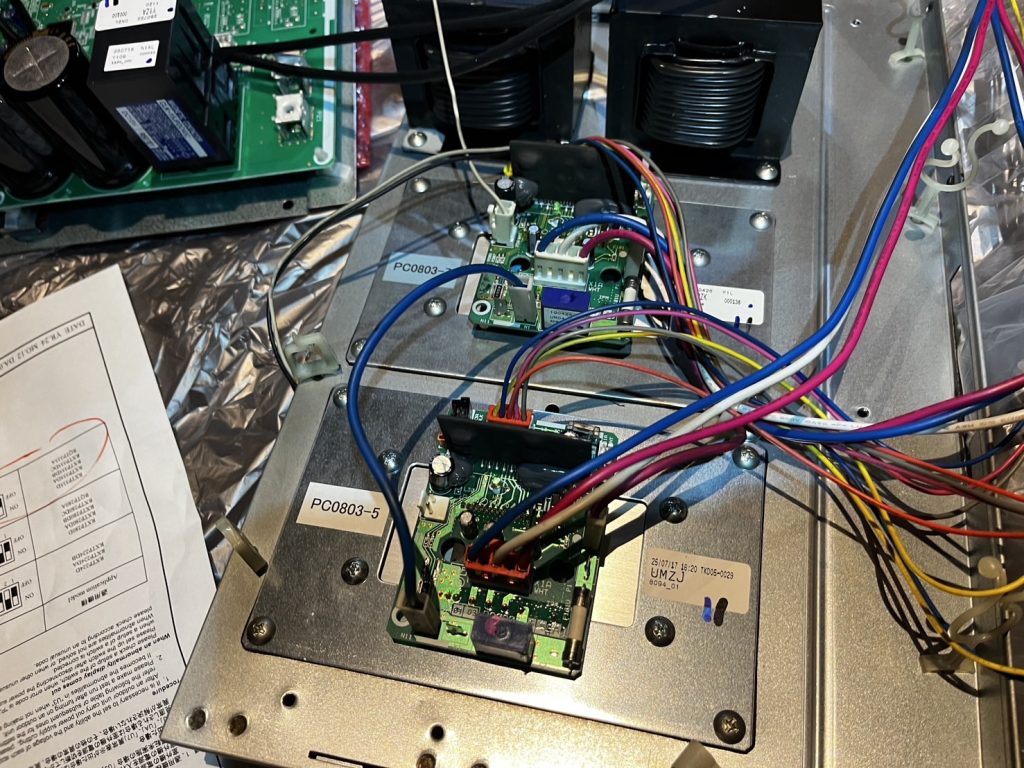

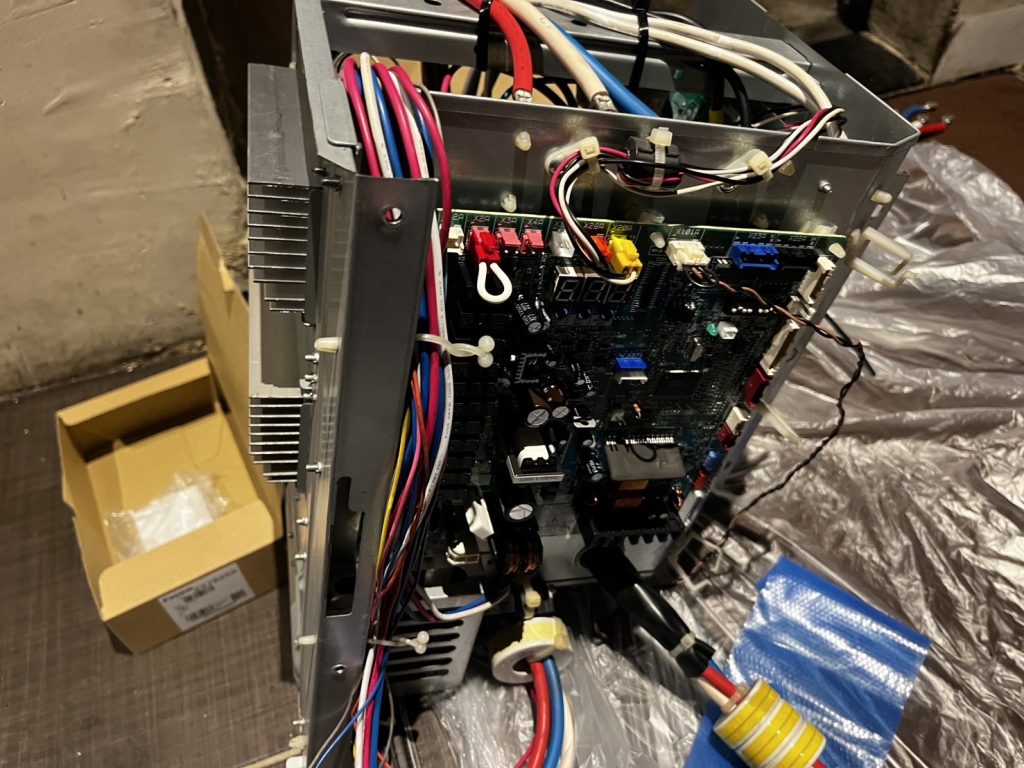

① 制御基板
エアコン全体の運転状態を把握し、各部品の制御を行うための電子基板です。
基板に異常が発生すると、エラー表示や運転停止などにつながる場合があります。
② インバータ基板
インバータ制御を行う機器では、圧縮機などの回転数を制御するために使用される部品です。
異常が発生すると、圧縮機が正常に運転できなくなる場合があります。
③ 電源回路関連部品
機器内部で必要な電源を供給・制御するための部品です。
電源回路に不具合が発生すると、機器の起動や運転に影響する場合があります。
④ リレー・電磁接触器など
機種によっては、電気回路の開閉を行うためにリレーや電磁接触器などが使用されています。
接点の摩耗や劣化などによって、不具合が発生する場合があります。
⑤ 各種センサー・配線・コネクタ
温度や圧力などの情報を検知するセンサーや、各部品を接続する配線・コネクタなども、電装系を構成する重要な部分です。
ただし、これらすべてが今回の交換対象だったという意味ではありません。
電装系オーバーホールでは、機種や設備の状態に合わせて、交換対象となる部品を選定することが重要です。
🏢 1日の運転時間が長いエアコンは保全の考え方も重要です
今回のエアコンは、1日の運転時間が長い設備でした。
エアコンの使用年数が同じでも、運転時間や使用環境によって部品にかかる負荷は異なります。
例えば、1日数時間しか使用しない設備と、長時間運転する設備では、運転に伴う熱や電気的な負荷を受ける時間が異なります。
また、電装部品の劣化には、運転時間だけでなく、周囲温度や湿度、電源環境、部品の設計など、さまざまな要因が関係します。
そのため、使用年数だけでなく、実際の運転状況も考慮して設備の保全を検討することが大切です。
特にテナントなどでは、エアコンが停止すると室内環境に影響し、業務に支障が出る場合があります。
こうした設備では、故障してから修理するだけでなく、故障による影響を考慮した保全計画も選択肢になります。
💡 事後保全と予防保全の違い
空調設備のメンテナンスには、大きく分けて事後保全と予防保全という考え方があります。
事後保全とは？
事後保全とは、設備に故障や不具合が発生した後に、修理や部品交換を行う方法です。
例えば、エアコンにエラーが発生し、故障した基板を交換する作業などが該当します。
必要な箇所だけを修理できるため、状況によっては費用を抑えられる場合があります。
一方で、故障が発生するタイミングを事前に把握することは難しく、突然の運転停止につながる可能性があります。
予防保全とは？
予防保全とは、設備が故障する前に点検や整備、必要な部品交換などを行い、故障の発生を抑えることを目的とした方法です。
例えば、運転時間や使用年数、点検結果などを参考に、劣化が懸念される部品を計画的に交換することがあります。
ただし、予防保全を行っても、すべての故障を防げるわけではありません。
また、交換する必要のない部品まで一律に交換すると、費用が大きくなる場合もあります。
そのため、設備の重要度や使用状況に合わせて、事後保全と予防保全を使い分けることが重要です。
🔍 基板だけを交換する修理と、電装系オーバーホールの違い
今回のように基板不良が発生した場合、故障した基板だけを交換するという方法もあります。
一方、電装系オーバーホールでは、故障した部品に加えて、保全上必要と判断した関連部品もまとめて交換します。
それぞれに特徴があります。
故障した基板だけを交換する場合
- 交換対象を故障部品に限定できる
- 修理費用を抑えられる場合がある
- 故障していない部品は引き続き使用する
電装系オーバーホールを行う場合
- 故障箇所と関連する電装部品をまとめて整備できる
- 将来的な故障リスクの低減を目的とした保全ができる
- 交換対象が増えるため、修理費用が高くなる場合がある
どちらが適しているかは、機器の状態や使用状況によって異なります。
例えば、使用年数が浅く、他の部品に問題が見られない場合には、故障した基板だけの交換が適していることもあります。
一方で、長時間運転する設備や、停止した際の影響が大きい設備では、関連部品を含めた保全を検討する価値があります。
重要なのは、交換部品の数ではなく、設備の使用状況に合った整備方法を選ぶことです。
⚠️ 電装系を一新すれば故障しなくなる？
電装系オーバーホールを行うことで、交換した部品については、経年劣化した既設部品を使い続ける場合と比べて、故障リスクの低減が期待できます。
しかし、電装系を一新したからといって、エアコン全体が新品になるわけではありません。
エアコンには、電装部品以外にも、
- 圧縮機
- 熱交換器
- 冷媒配管
- ファンモーター
- 電子膨張弁
- 各種機械部品
など、さまざまな部品が使用されています。
そのため、電装系を整備した後でも、別の箇所に不具合が発生する可能性はあります。
オーバーホールは、故障を完全になくすためのものではなく、設備の状態に合わせて必要な整備を行い、安定した運用につなげるための方法です。
💰 今回の電装系オーバーホール費用について
今回のビル用マルチエアコンの電装系オーバーホール費用は400,000円でした。
電装系オーバーホールの費用は、機種や交換する部品、作業内容などによって異なります。
例えば、
- メーカー・機種
- 室外機の能力や台数
- 交換する電子基板の種類
- 交換対象となる電装部品の数
- 部品の供給状況
- 機器の設置場所
- 作業に必要な分解範囲
- 試運転や設定確認の内容
などによって費用が変わります。
そのため、同じビル用マルチエアコンでも、すべての機器が同じ金額でオーバーホールできるわけではありません。
また、故障した基板だけを交換する場合と、予防保全を含めて複数の電装部品を交換する場合では、費用が大きく異なることがあります。
蒼葉空調設備🌿では、機器の状態やお客様のご希望を確認したうえで、必要な整備内容をご提案しています。
🌿 ビル用マルチエアコンは計画的な設備管理も大切です
ビル用マルチエアコンは、複数の室内機を接続して使用する空調システムです。
そのため、故障箇所によっては複数の空調エリアに影響する場合があります。
特に長時間運転する設備では、故障時の影響や修理に必要な時間なども考慮しておくことが大切です。
例えば、
- 定期的な運転状態の確認
- 過去のエラー履歴の把握
- 異音や異常振動の確認
- 電装部品の状態確認
- 交換部品の供給状況の確認
- 必要に応じた予防保全の検討
などが挙げられます。
もちろん、すべての設備で高額なオーバーホールが必要になるわけではありません。
機器の使用年数や状態、故障した場合の影響などを考慮しながら、無理のない設備管理を行うことが重要です。
